  • 无油螺杆鼓风机

无油螺杆鼓风机

【风压】50-150kPa

【风量】32-70 m³/min

【产品特点】高效率、低噪音、无油空气

已被市场充分验证的无油螺杆压缩机技术,被应用于压力更低的鼓风机领域,技术成熟,毫无任何压力可言。由无油螺杆压缩机技术演变而来的螺杆风机有着表现优异且具吸引力的三大特点:高效率、低噪音和无油空气。

全国热线

400-0532-758

产品简介 / Introduction

产品介绍

目前,罗茨鼓风机仍然在各行各业被大量的使用。曾经,其简单可靠的设计,解决了各领域的工艺应用问题,为经济发展做出了其应有的贡献。但其高能耗高噪音的固有特征,与当下全社会追求绿色环保、节能减排的大环境格格不入。而无油螺杆技术,带来高效环保鼓风机产品,将逐步替换淘汰技术过时低效的罗茨鼓风机。

产品结构

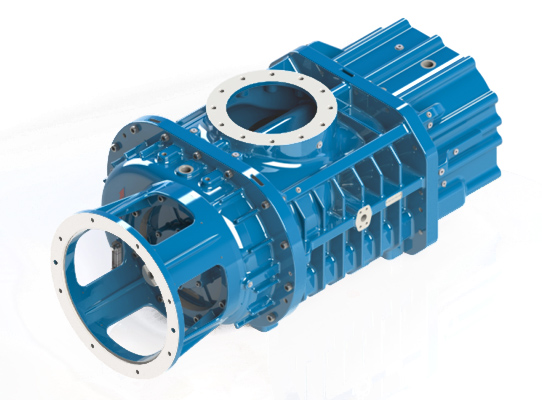

结构介绍-主机

睿寂行

采用专为鼓风机设计的无油双螺杆主机;

优化的型线设计,使其具备更高的效率;

先进的涂层技术,使得转子间隙更小,提高了容积效率的同时,也有效的保护了转子,寿命更长;

采用世界知名品牌FAG轴承以保障其可靠性;

睿寂行

采用国标5级精密级同步齿轮和驱动齿轮,保障可靠性和延长使用寿命;

独特的润滑和排油通道,保障轴承和齿轮得到良好的润滑和冷却,同时提升主机效率;

螺旋密封+迷宫气密封,保障空气100%无油;

通过溶解氧浓度(DO仪)进行调节;

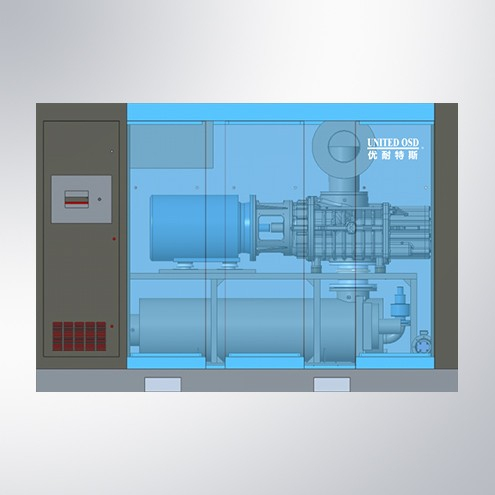

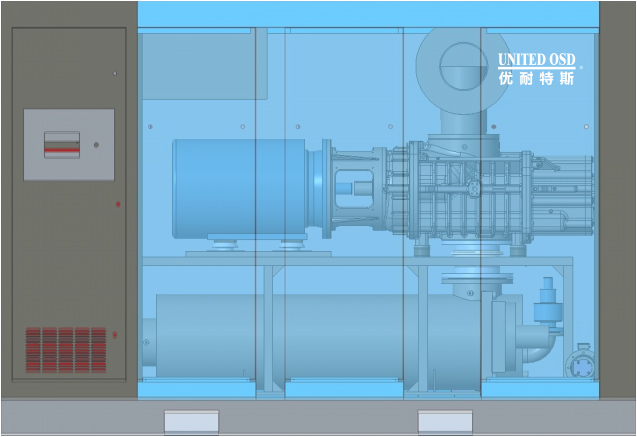

结构介绍-整机

睿寂行

箱式一体化设计,无需预埋基础,安装简便;

进风空滤,鼓风机,电机,进排气消音器,润滑冷却系统,启动及控制柜全部内置于隔音箱体内;

强制循环润滑冷却系统,更为可靠;

智能PLC控制系统,6”彩色触摸屏,中文图形界面,人机互动简单友好。另可支持上位机远程控制,以及无线物联网远程监控;

优化的消音隔音设计,使其噪音可以低至73~85 dB(A);

人性化设计,运行维保方便简单;

产品优势

高效率High Efficient

相较于传统的罗茨鼓风机,UBS无油螺杆鼓风机,从技术原理上就具有更高的效率。详见罗茨鼓风机和螺杆鼓风机的P-V示功图。

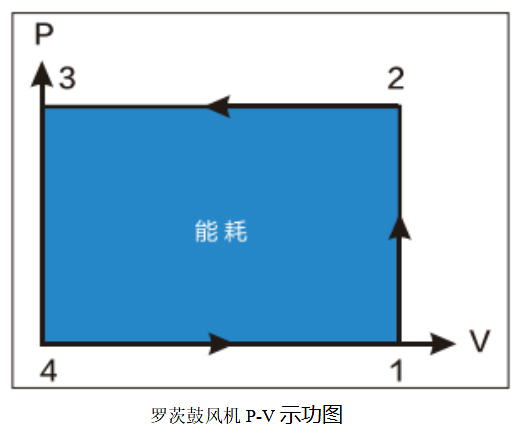

  • 罗茨鼓风机

    4→1吸气过程。随着罗茨转子的运转,空气被吸入直到吸气口被封闭。

    1→2外部压缩过程。可以分解为两个过程,罗茨转子继续转动,封闭空间的体积没有变化,没有内部压缩;直到封闭空间突然暴露给排气口,管网被压迫使这部分空气压力上升。

    2→3排气过程。随着罗茨转子的继续转动,将已经升压的空气排出到管网。

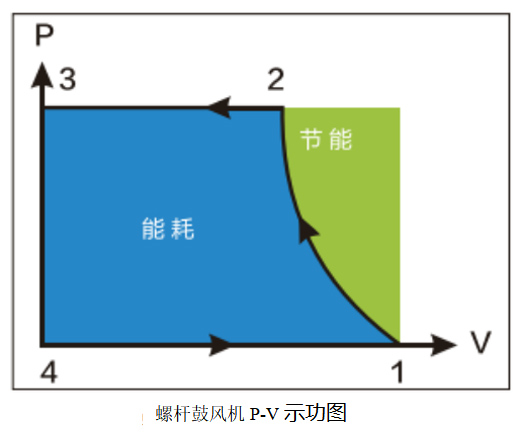

  • 螺杆鼓风机

    4→1吸气过程。随着罗茨转子的运转,空气被吸入直到吸气口被封闭。

    1→2外部压缩过程。可以分解为两个过程,罗茨转子继续转动,封闭空间的体积没有变化,没有内部压缩;直到封闭空间突然暴露给排气口,管网被压迫使这部分空气压力上升。

    2→3排气过程。随着罗茨转子的继续转动,将已经升压的空气排出到管网。

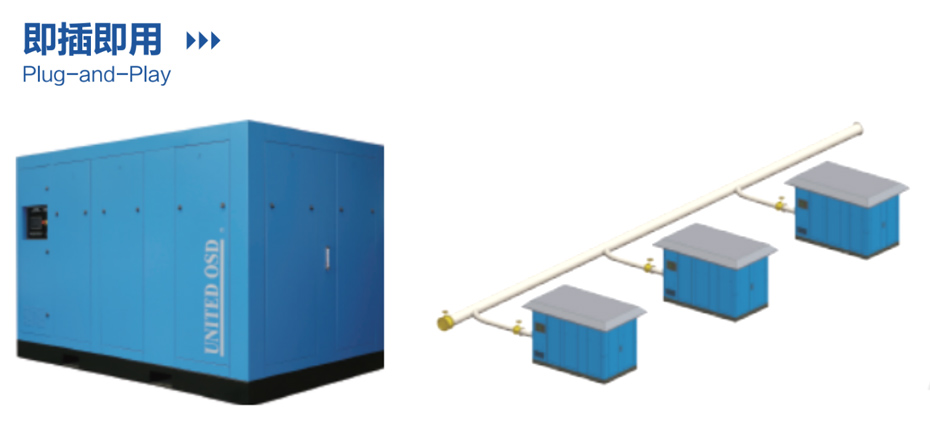

相较于罗茨鼓风机,UBS无油螺杆鼓风机最高可节约50%的能源! 同样风量和风压的情况下,螺杆鼓风机所需要消耗的功耗要小得多。图中,绿色的部分即为节省的能耗。相比传统的罗茨鼓风机,螺杆鼓风机最高可节能35%。压力越高,节能效果越显著,平均节能20%。加上精密的设计制造、智能控制、变频驱动,相较于罗茨鼓风机,无油螺杆鼓风机节能量可达20%-50%。 UBS无油螺杆鼓风机,为整体箱式撬装设备。鼓风机主机、电机、传动设备、进气过滤器、进排气消音器、减震器、安全阀、排气单向阀、启动柜、控制系统、变频器(变频版)以及隔音箱罩等设备,全部集成安装在基座上。出厂前组装完毕,充注润滑油并试机。安装无需预埋膨胀螺栓基础,仅仅需要平整坚固的水泥地面即可,接上排气管网,接上电缆,即可开机调试。 建议每台鼓风机的排气管安装一个蝶阀,方便切断与管网的连接进行设备维护。支管与主管的连接,不要采用“T”型三通,而建议采用“Y”型三通,可以减少风压的损失。 提供户外防雨套件选择,可以将您的鼓风机设备就近安装在使用点,比如污水池旁边。
睿寂行

无油空气 Oil Free 100%

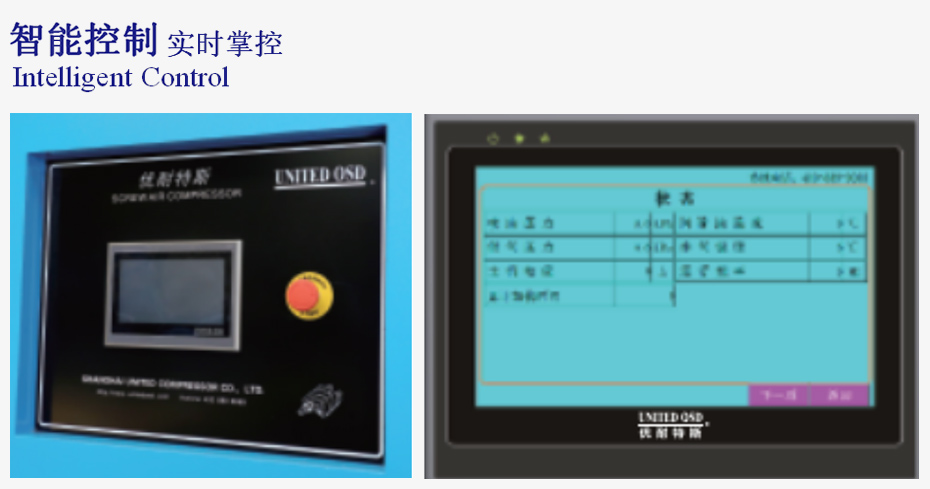

采用PLC智能控制,彩色液晶触摸屏显示。中文图形界面,界面友好,操作简便。

控制器能实现对设备的启停控制,变频控制(变频版),实时监控排气压力,排气温度,润滑油压力,润滑油温度,维保计时等,可实现故障预警及故障记录等。

支持RS485接口,支持联控及远程控制,变频版支持溶解氧浓度(DO)信号控制。

标配无线物联网模块,可以让您从PC,Pad,手机远程无线访问您的设备,随时查看设备运行状态。

睿寂行

低噪音 Low Noise

罗茨鼓风机没有内部压缩,导致排气时,管网中较高压力空气反充回压缩腔,形成气体冲击,产生了很高的低频空气噪音,并且设备的振动也很大。而螺杆鼓风机有内部压缩,其压缩腔排气压力接近管网压力,排气顺畅,大大的降低了机组的振动和噪音。螺杆风机的噪音集中在高频部分,而这部分噪音又可以通过消音器以及隔音降噪措施进行处理。从而,螺杆鼓风机的整机噪音,比罗茨鼓风机的噪音低30dB(A)。

经过对声源频谱分析后,专业设计定制的进气消音器和排气消音器,大大降低了无油螺杆压缩机的噪音向外界的传递。整台无油螺杆鼓风机完全用隔音罩封闭。进风经由专门设计的降噪进风道处理后,再进入机箱内。最大限度的降低了机箱内的噪音向外界的传递。

排气消音器内,无石棉、PE棉等吸音材料,通过声学设计达到消音的目的,也不会对空气产生二次污染,保障您的工艺用气需求。

应用领域

污水处理(曝气)

在环保和工业生产的众多领域,均需要使用到提供低压空气的鼓风机产品。而环保领域里,废水排放和空气排放都要用到螺杆鼓风机。无论是市政污水还是企业污水(包括:纺织印染、皮革、医药、化工、造纸、养殖、屠宰等领域),都要经过处理达标后才可排放到自然水体或是循环使用。在污水处理工艺中,一个管件环节就是生物处理供氧,也就是曝气环节。

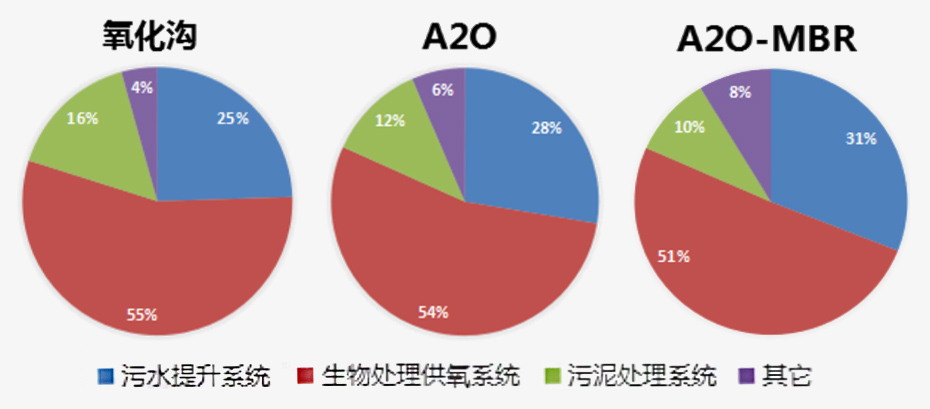

睿寂行 常见几种工艺的污水厂的运行过程中,生物处理供氧系统的能耗,占全厂能耗的50~55%。生物处理供氧系统的降耗是很有空间的,而选择高效的鼓风机,将直接带来可观的经济效益。

脱硫脱硝

睿寂行

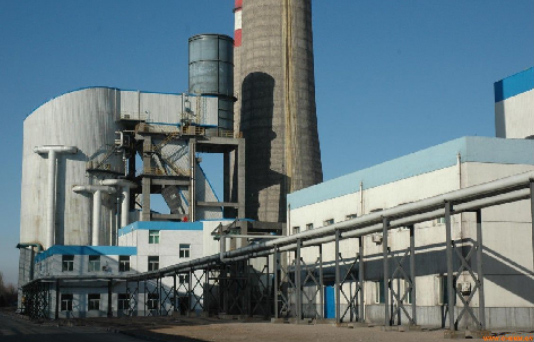

在火力发电、钢铁、玻璃、化工等工厂中,燃烧着大量的锅炉,其排放的烟气中含有大量的硫、硝等物质,对大气严重污染。这就需要在排放前进行脱硫脱硝等处理,达标后才可排放到大气。在脱硫脱硝设施中,需要用到高压鼓风机作为氧化风机。

发酵、气力输送、气刀、加弹

在生物工程、制药、水泥、钢铁、发电、粮食加工以及纺织等工业领域的应用,也会使用到无油螺杆鼓风机。高效的无油螺杆鼓风机可以在众多的工业领域应用,从而为国民经济的单位产值降耗做出其重要贡献。

睿寂行

产品选型

齿比代号 A B C D E F G H I
风量 m³/min 29 32 36 41 46 51 56 61 68
m³/h 1740 1920 2160 2460 2760 3060 3360 3660 4080
电机功率 50kPa 30 37 37 45 55 55 75 75 75
60kPa 37 37 45 55 55 75 75 75 90
70kPa 37 45 55 55 75 75 75 90 90
80kPa 45 55 55 55 75 75 75 90 110
90kPa 45 55 55 75 75 75 90 90 110
100kPa 55 55 75 75 75 90 90 110 110
110kPa 55 75 75 75 90 90 90 110 132
120Pa 55 75 75 75 90 90 110 110 132
睿寂行 睿寂行
